[木屋设计、木屋云] 图解日本木结构住宅建造全过程

这幢木结构的日本独立住宅,即日本所谓的木结构的“一户建”住宅。按照我们的认识,多数人会认为木结构的住宅容易起火灾,容易腐烂,寿命不长。另外,我国木材资源也较匮乏,价格普遍较高。实际上,日本近几年的新住宅建设,受西方发达国家住宅建设的理念影响也较大,在很多方面有所改进。现如今,所谓的健康住宅,多数是指木结构住宅。木结构住宅,在欧美发达国家已流行多年。防火、防腐技术也早已不是什么问题。

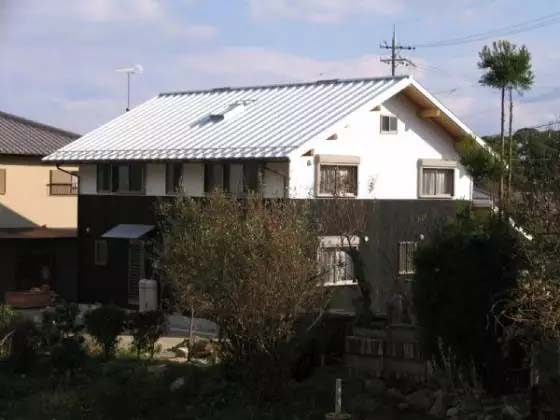

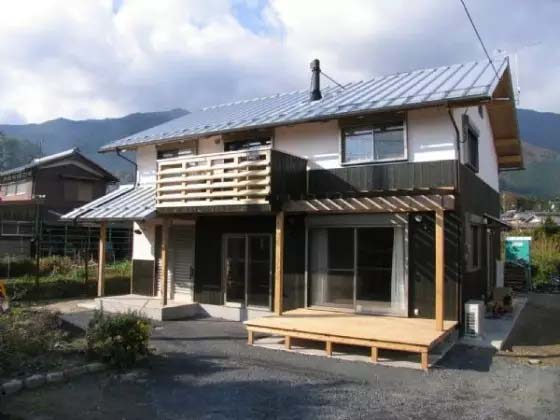

▲ 建造完工之后的日本木结构住宅正面外观

建造时间:

2009年6月——2009年11月

建造地点:

日本滋贺县守山市

▲ 建造完工之后的日本木结构住宅正面一角外观

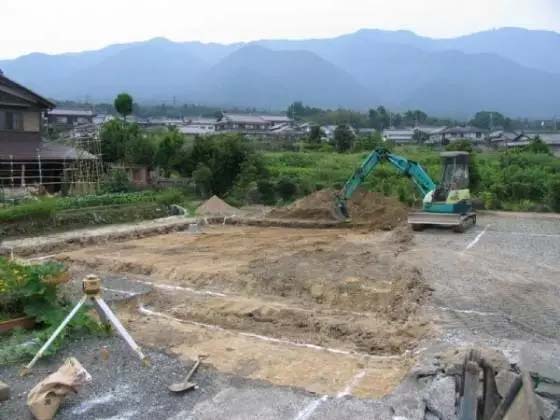

▲ 住宅下部,地基垫层

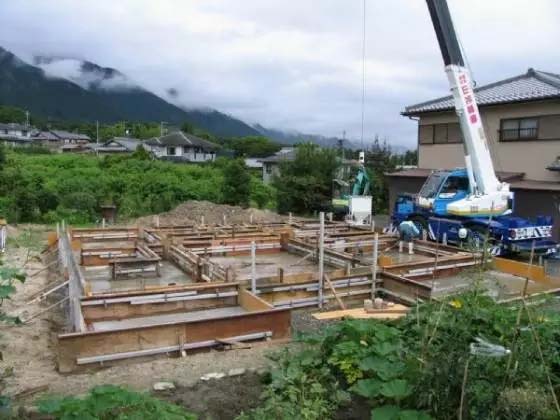

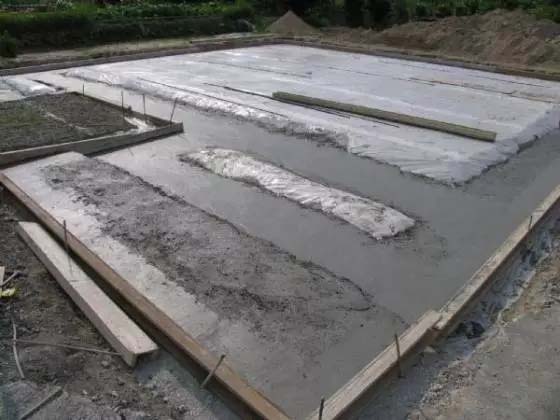

▲ 现浇钢筋混凝土地下架空层基础,底板部分

从图中可以看出,底板下部事先已经铺设一层防水、隔潮塑料薄膜,局部区域有条形混凝土垫层增强加固底板基础,施工现场内部开始布放钢筋,准备浇注底板基础部分的混凝土。

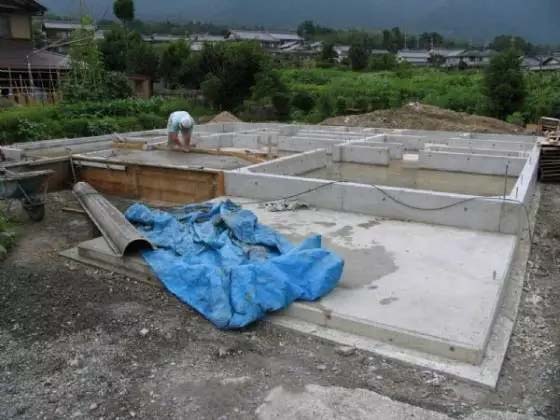

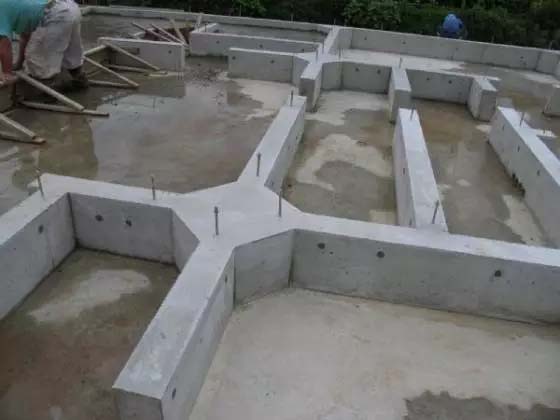

▲ 钢筋混凝土地下架空层基础

现浇钢筋混凝土地下架空层基础,混凝土凝结硬化养护之后,拆除模板,施工现场局部外观。

▲ 钢筋混凝土基础

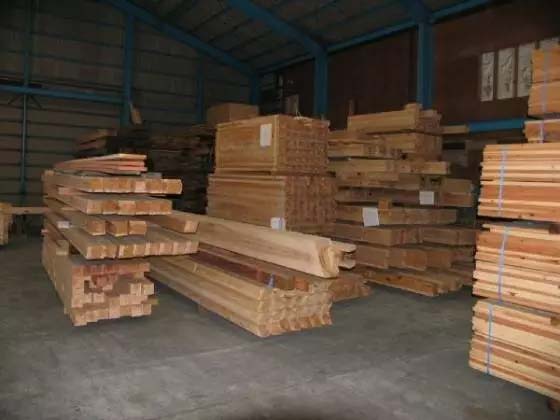

▲ 天然木材,纯实木构件,工厂制作完成

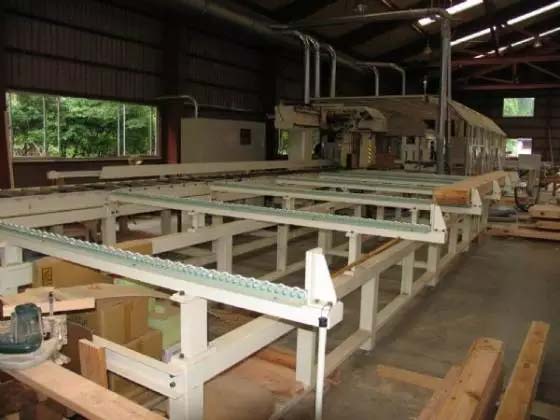

▲ 车间内部,木材生产流水线

从图中可以看出,钢筋混凝土基础顶面已经固定一道木结构框架,这部分位置的木结构框架在日本叫“土台”;土台是上部承重木结构框架与下部钢筋混凝土基础进行连接固定的中间过渡部分。

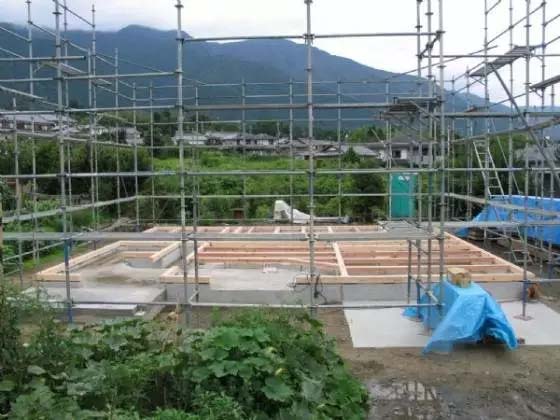

▲ 木结构土台施工现场

从图中还可以看出,木结构土台的下部即混凝土基础墙的顶面,为了通风隔潮,事先已经放置了一种具有通风透气构造特点的黑色塑胶垫块。

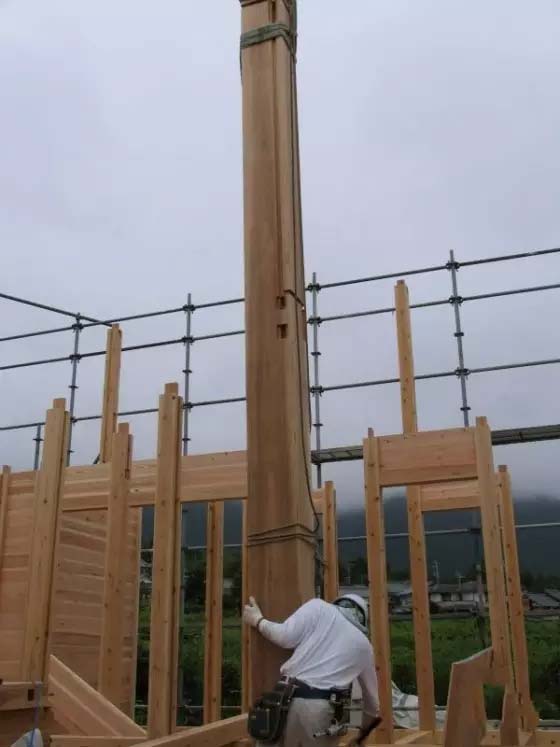

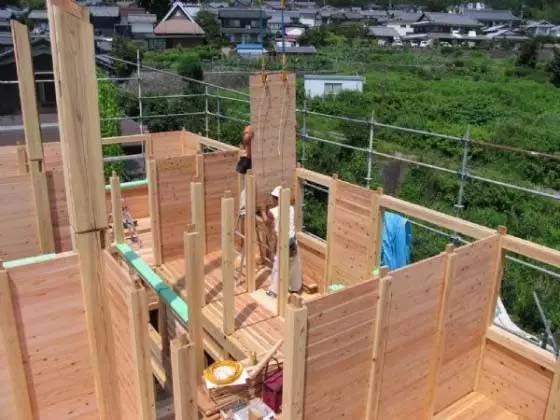

从图中可以看出,一楼位置的木结构承重骨架已经搭建组立完成,并随时进行了部分壁板的安装,现正在进行二楼位置木结构立柱的吊装就位。

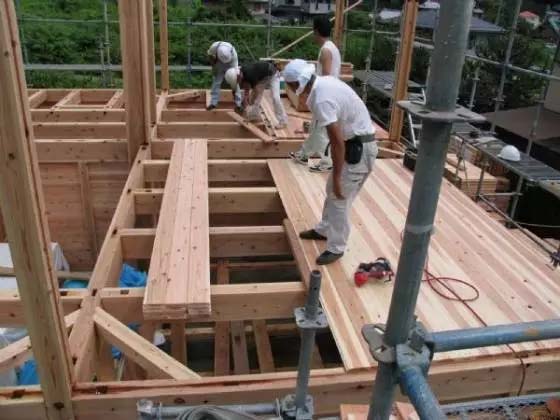

▲ 二楼结构楼板的铺设安装

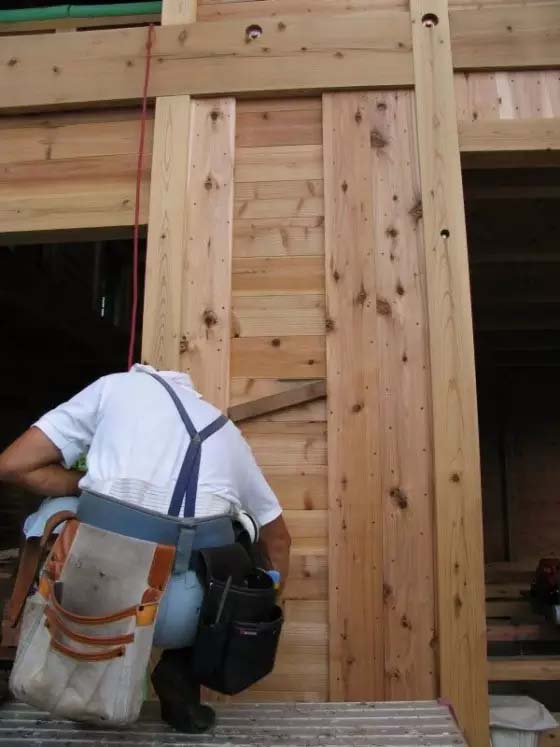

从图中可以看出,整体结构壁板是沿着立柱一侧面上的沟槽,插入木结构框架中的。

▲ 二楼上部阁楼位置施工时的现场外观

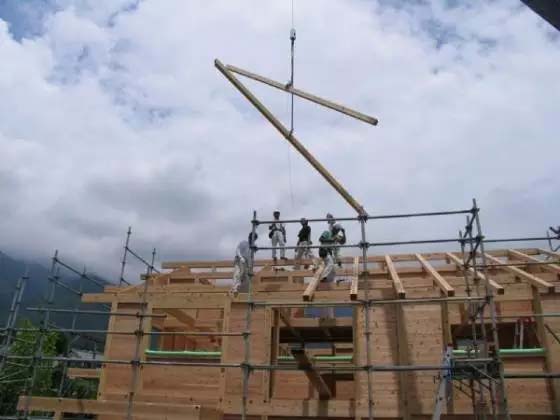

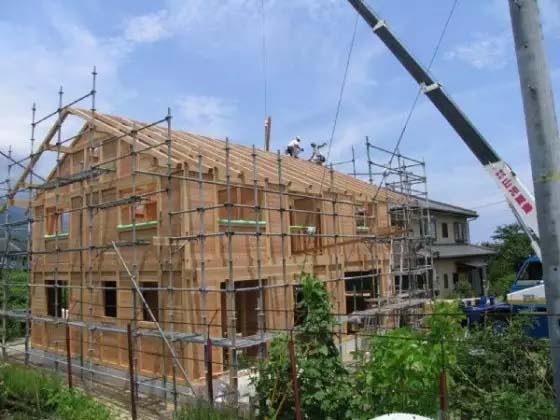

▲ 木结构屋架位置的施工现场

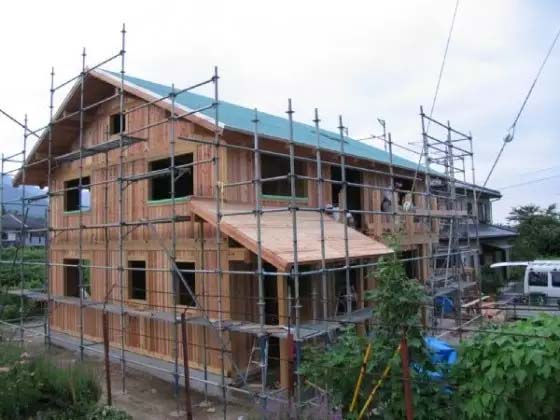

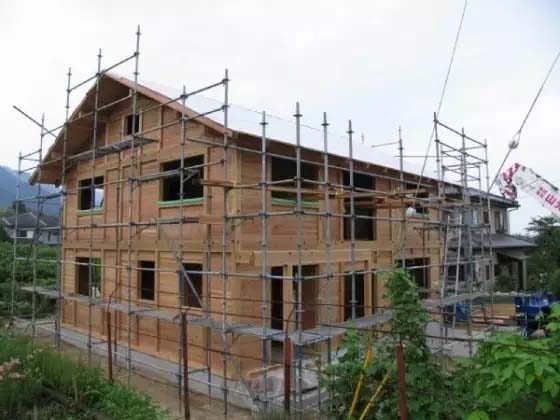

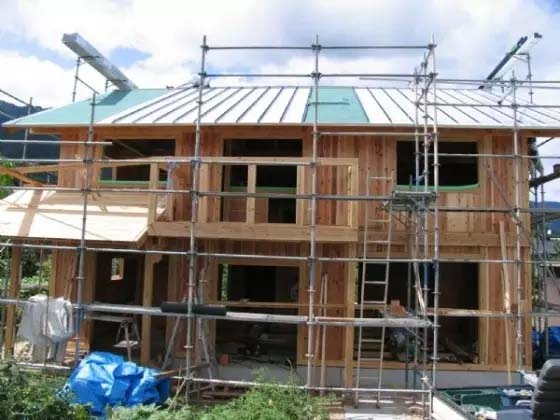

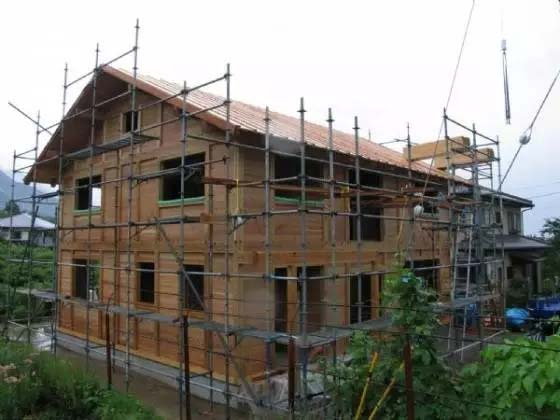

▲ 施工现场外观全景

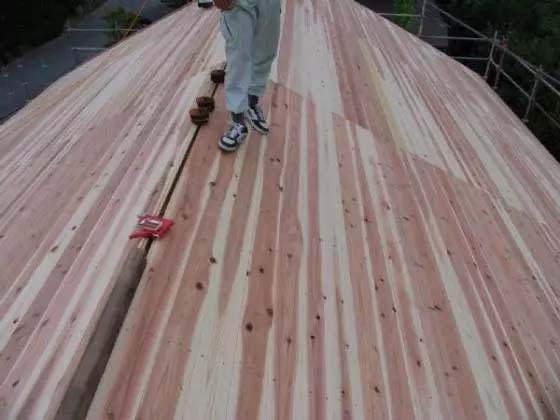

▲ 从上部屋脊位置看,屋面板的铺设安装情况

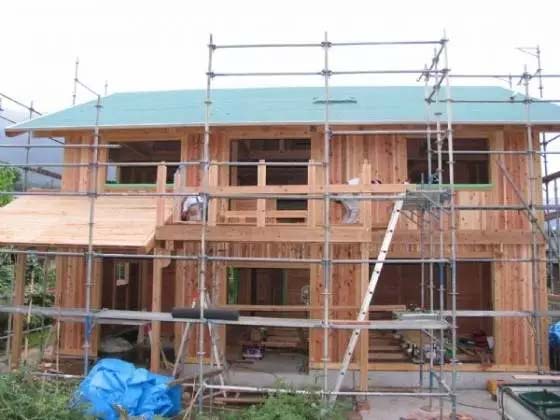

▲ 木结构屋架外侧,第一道屋面板以及保护膜施工完成

第一道屋面板的上部,为了通风透气防止木结构屋面的潮湿,特设置一层通风构造层木条,上面再准备安装第二道屋面板。

▲ 第一道屋面板的上部,通风构造层木条的铺设安装

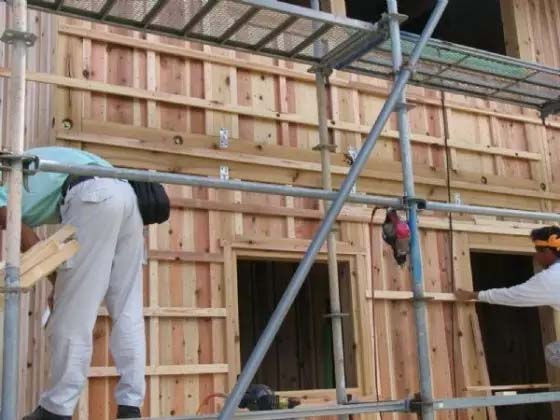

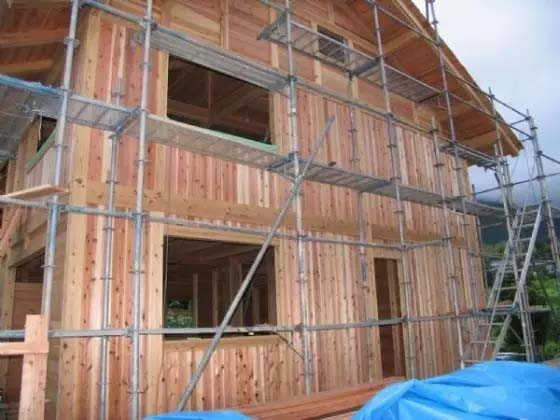

▲ 木结构住宅外部墙壁施工现场特写

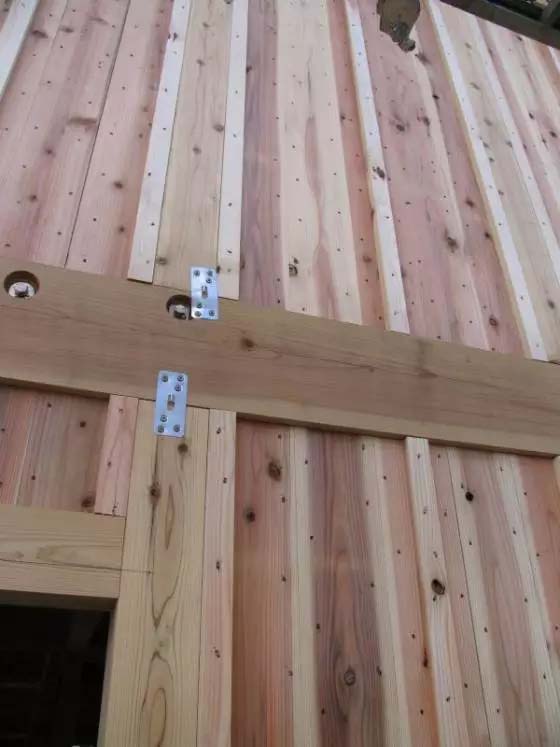

▲ 墙面施工现场局部,从图中清晰可见镀锌钢制螺栓外端的情况

▲ 第二层屋面板的外部表面已经铺设一层防水卷材

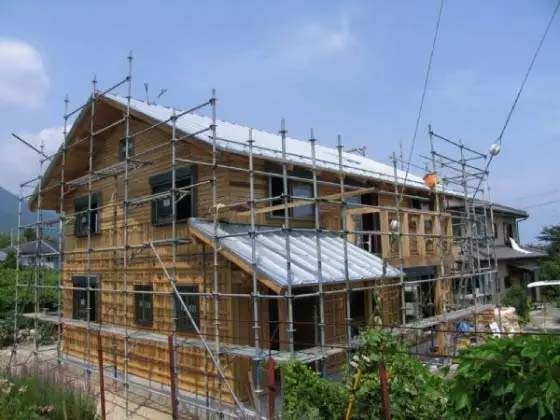

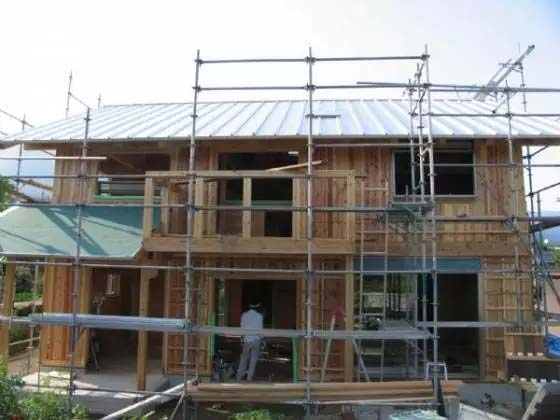

▲ 屋顶表面,金属彩钢板屋面的铺设安装

▲ 外墙壁板外侧设置通风层木条构造

▲ 外部壁板材料样品选择

▲ 屋顶位置以及外墙位置

▲ 从图中可以看出,具有保温构造特点的外部门窗已经安装

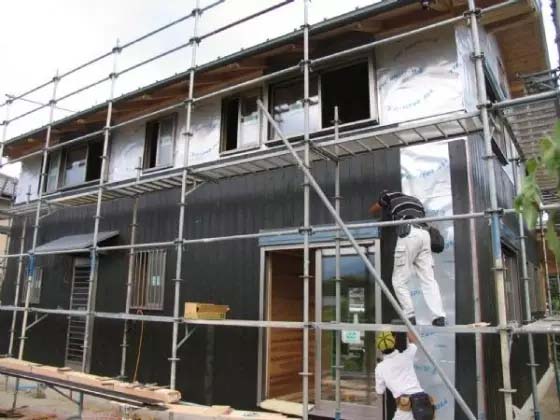

▲ 外墙表面铺贴了隔热、防水卷材

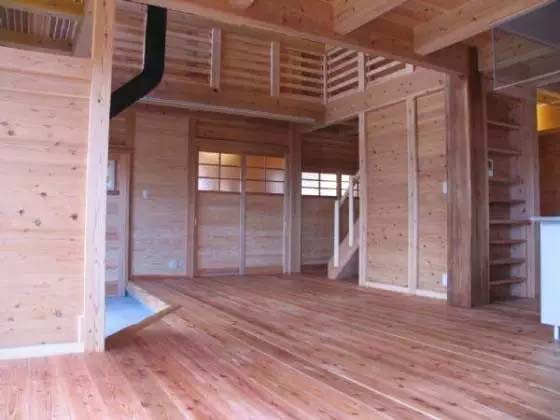

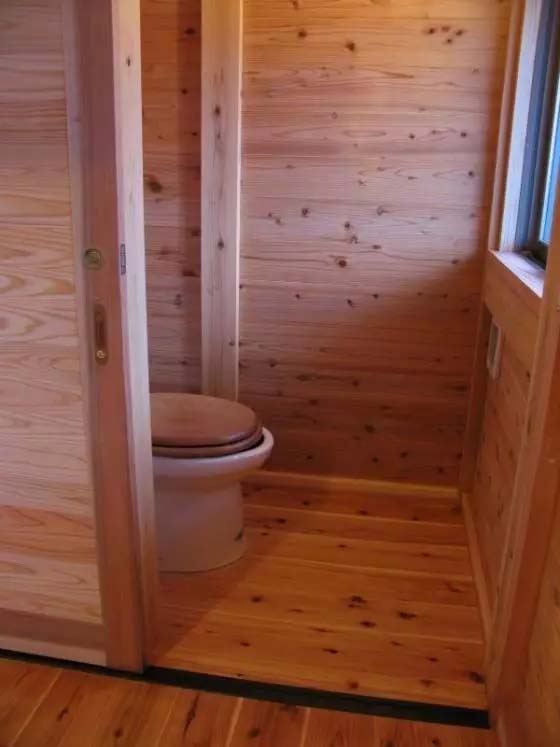

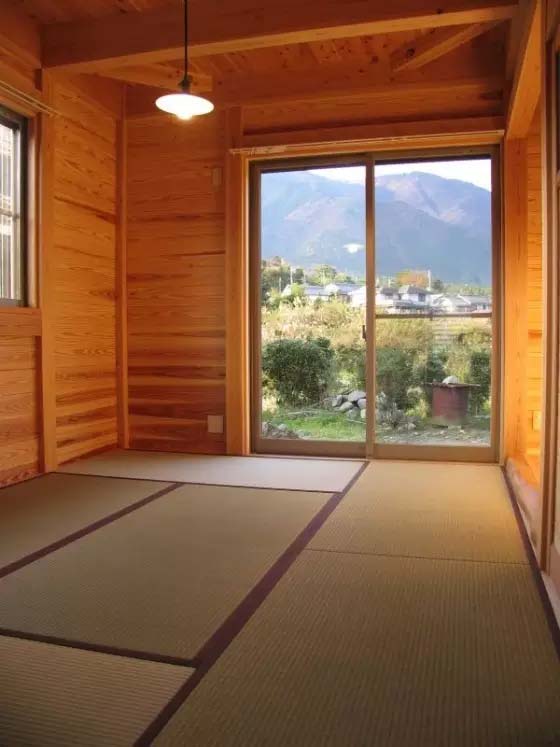

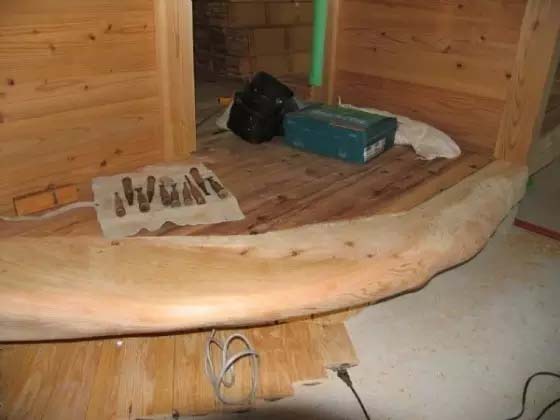

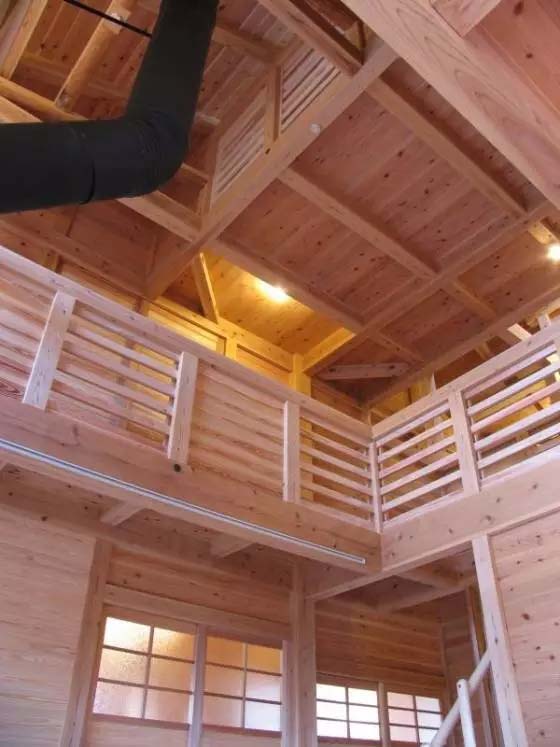

▲ 室内装饰施工现场

▲ 图中安装在上部大梁底面的白色圆盒,为烟感报警器

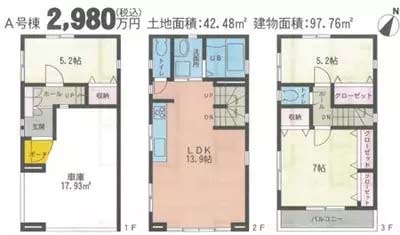

2980万日元相当于人民币247万元。

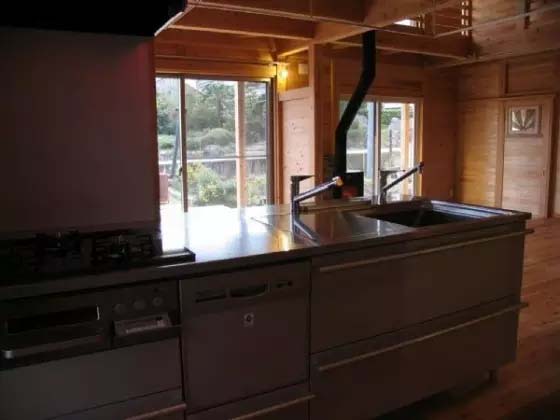

▲ 在日本,开敞式厨房设计较为普遍

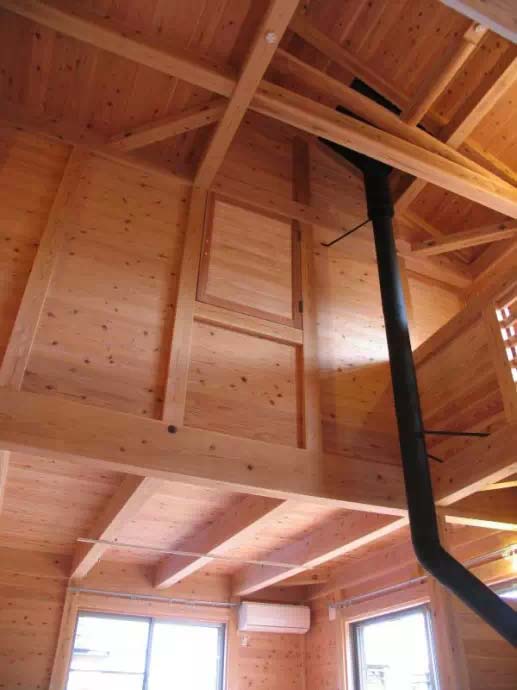

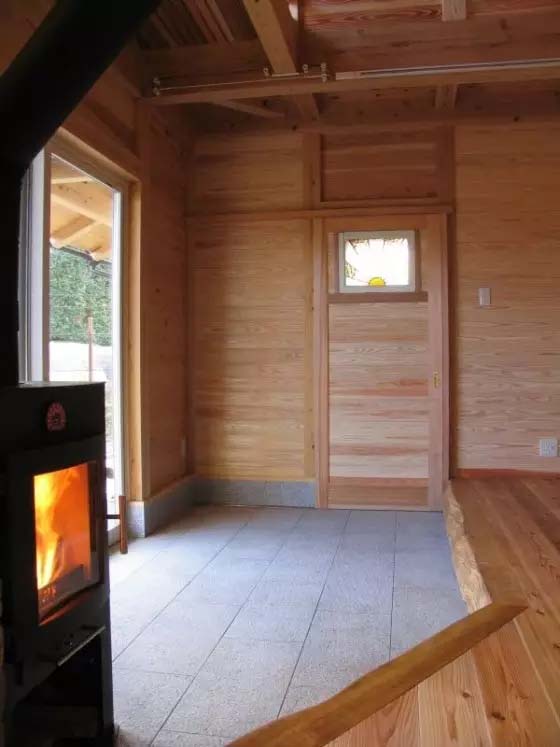

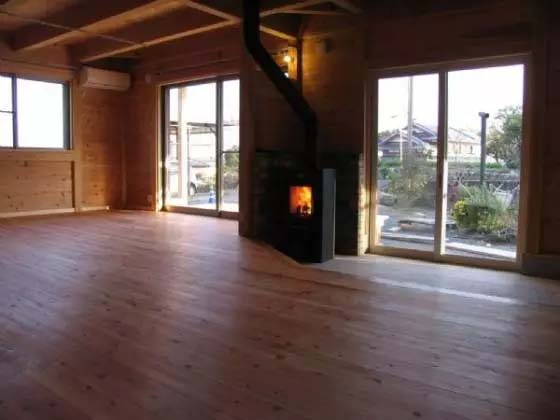

从图中可以看出,一楼安装的壁挂式空调机以及火炉排烟管道的情况,还有上部两个防火报警器(烟感器)的安装位置。

来源:预制建筑网
